Tecnología confocal de disco giratorio AgileOptix

Potente motor de luz de estado sólido, óptica personalizada, sensor CMOS científico y posibilidad de cambiar entre cinco geometrías de disco diferentes

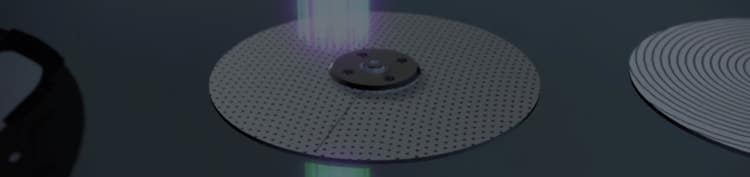

Microscopía confocal con disco giratorio AgileOptix

Nuestra tecnología de disco giratorio AgileOptix™ patentada es un innovador microscopio diseñado para procesar modelos celulares fisiológicamente relevantes más complejos, como esferoides 3D, tejidos, ensayos con células vivas y organismos completos. Esta tecnología combina la claridad de las imágenes confocales con el rendimiento y la conocida solidez de los sistemas ImageXpress® Confocal.

A diferencia de otras tecnologías confocales con disco giratorio utilizadas para el cribado de alto contenido, la tecnología AgileOptix ofrece la posibilidad de adaptar geometrías de disco para satisfacer sus requisitos de ensayo exclusivos. Es una de las pocas tecnologías del mercado que incluye una configuración de disco doble exclusiva, tanto con “pinholes” (aperturas) como con “slits” (ranuras) que admiten aplicaciones de alto rendimiento.

Campo amplio

Campo amplio

Imagen confocal

Confocal

Diferentes configuraciones del disco confocal para optimizar el rendimiento del ensayo

La tecnología de disco giratorio AgileOptix incluye configuraciones sencillas definidas por el usuario para garantizar el máximo rendimiento del ensayo tanto para adquisición de imágenes confocales como de campo amplio. Hay disponibles diferentes geometrías del disco confocal, que incluyen configuraciones de “pinhole” (apertura) y “slit” (ranura).

Geometría de disco giratorio
Apertura de 60 µm
(disco único)
Disco doble de 60 µm
con ranura de 50 µm
Disco doble de 60 µm
con apertura de 42 µm
Detección de alta sensibilidad
Adquisición rápida
>Rango dinámico de 3 log†
Modo de campo amplio para biología 2D
Mayoría de las aplicaciones confocales
Adquisición de imágenes de alta resolución
Aplicaciones de alto rendimiento

* Equipado con nuestro sensor sCMOS de alta sensibilidad y fuente de luz de estado sólido avanzada.

Funcionamiento de la tecnología confocal con disco giratorio

Un aspecto de la tecnología AgileOptix es una trayectoria de luz de disco giratorio que incluye un motor de luz de estado sólido muy brillante. La luz de excitación pasa a través de un disco que gira rápidamente con espirales colocadas simétricamente de aperturas (“pinholes”) y ranuras (“slits”). Estas aperturas y ranuras dividen la luz de iluminación en múltiples haces que hacen un barrido de la muestra fluorescente. A continuación, la luz de emisión procedente de la muestra pasa a través del disco confocal y es dirigida por medio de un divisor de haz dicroico a través del filtro de emisión a una cámara CMOS científica de alta sensibilidad.

Optimización de la luz fuera de foco o “neblina” que puede sesgar el análisis de las imágenes

Tecnología de disco giratorio AgileOptix optimizada para lograr una penetración en el tejido de alta resolución y un alto rendimiento

Imagen confocal
Imagen confocal

Módulo de disco confocal de penetración profunda en tejido

El módulo de disco confocal de penetración profunda en tejido, combinado con una fuente de luz láser, mejora la penetrancia de la luz para una penetración más profunda en el tejido, lo que permite obtener imágenes más nítidas con mejor resolución cuando se adquieren imágenes de muestras de tejido grueso†.

Disco giratorio estándar

Módulo para tejido confocal de penetración profunda en tejido Imágenes tomadas a la misma exposición

Módulo para tejido confocal de penetración profunda en tejido

Módulo para tejido confocal

Módulo de disco confocal de penetración profunda en tejido

Módulo confocal con apertura de 60 micras

Módulo confocal con apertura de 60 micras

** Los datos y las imágenes se adquirieron durante el desarrollo utilizando muestras de clientes. Los resultados pueden variar. El precio de las funciones destacadas, el plazo de entrega y las especificaciones pueden variar en función de los requisitos técnicos acordados mutuamente. Los requisitos de la solución pueden causar ajustes en el rendimiento estándar.

Molecular Devices puede adaptar con éxito el sistema ImageXpress Confocal para incluir software y hardware personalizados con las características descritas aquí, así como la integración de otros componentes del laboratorio, tales como incubadores, manipuladores de líquidos y robótica, para lograr una célula de trabajo completamente automatizada. Visite nuestro nuevo Centro de Innovación de Organoides, donde le mostraremos estas tecnologías de última generación con nuevos métodos de biología 3D para solucionar los problemas clave de ampliación de la biología 3D compleja.

La venta está sujeta a nuestros Términos de compra de productos personalizados disponibles en www.moleculardevices.com/custom-products-purchase-terms.
